Как сделать своими руками электрокамин с эффектом живого огня

Содержание

• 1 Макеты дров
• 2 Имитация пламени
  • 2.1 Вращающийся диск
  • 2.2 Пламя из шелка
  • 2.3 Многократное отражение
  • 2.4 Трехмерное изображение на пару

Огонь – это одна из стихий, которая оказывает поистине магическое действие на человека. Невозможно устать от созерцания горящего пламени, которое снимает усталость, позволяет расслабиться или, наоборот, мобилизовать мысли, подумать о важном. В организации романтического ужина огонь играет роль незаменимого дополнения.

Комнатный электрический камин вполне может заменить настоящий, при условии качественного выполнения основных функций: создания тепла и имитации пламени. Но камин в стилевом обрамлении, с возможностью регулировки температуры, трехмерным изображением, набором программ не каждый сможет купить по причине его высокой стоимости. Поэтому среди начинающих мастеров все чаще и чаще заводится разговор о том, можно ли изготовить электрокамин своими руками.

Просто завораживающее зрелище

Изготовление нагревательного элемента – дело хоть и хлопотное, но достаточно ясное. Здесь потребуются элементарные навыки и физические знания. Но эффект живого пламени, на первый взгляд, кажется недосягаемым. Однако это только обманчивый страх, который мешает заняться, сделать и получить отличный результат.

Макеты дров

Вне зависимости от типа конструкции, имитирующей пламя, макет дров понадобится всегда. В этом вопросе полет фантазии мастера только приветствуется. Бутафорию можно купить в интернет-магазине. Из Китая вам могут прислать комплектующие для каминов (этот факт мы еще используем в дальнейшем). В некоторых случаях используются настоящие дрова. При умелом освещении получается неплохой результат.

Но если все поиски не увенчались успехом, то придется самостоятельно делать муляж. Зато потом на ручную работу будет вдвойне приятнее смотреть. В качестве материала используется гофрированный картон, его можно отыскать в коробках из под бытовой техники. Там он часто используется как наполнитель между листами.

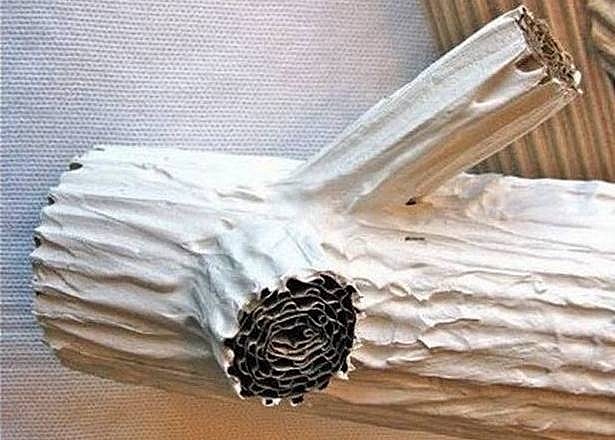

Полено из гофрированного картона

Сделав тубусы из такого картона и покрасив их в коричневый цвет, мы получим поленце, к которому на скотч прикрепляется сучок, выполненный из того же материала, только меньшим диаметром и длиной. Остается сложить дрова в камине, издалека они похожи на настоящие.

Имитация пламени

Рассмотрим несколько простых и доступных способов, которые можно реализовать самостоятельно.

Вращающийся диск

Самый простой способ создать иллюзию горения – использовать подсветку дров лампами красного и желтого цвета. Чтобы картинка не была статичной, необходимо между дровами и лампами сконструировать вращающийся диск с прорезями. Он приводится в движение электромотором от любого конструктора. Скорость мотора уменьшается добавочным сопротивлением или механическим редуктором.

Идея состоят в том, что свет, проходя через движущиеся щели, оставляет на дровах и стенках очага отблески, издалека напоминающие пламя. К сожалению, слово «издалека» является определяющим. Теперь такая имитация огня уже нигде не применяется.

Пламя из шелка

Более реалистичную картину можно получить, если макет пламени изготовить из шелковой материи, имеющей тонкие полоски. Первоначально полоски изготавливались из фольги, но применение материи вытеснило такую технологию.

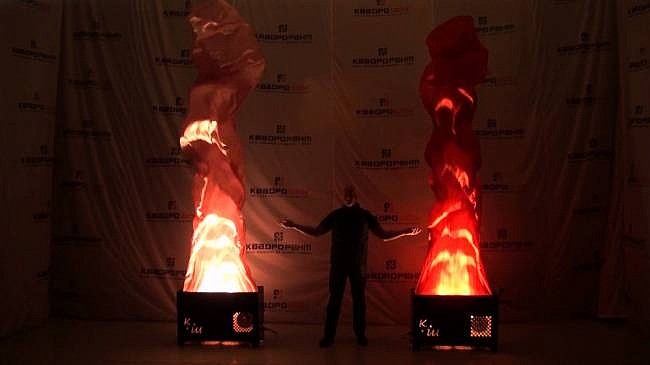

Огромное шелковое пламя

Снизу вентилятор будет подавать воздух на эти полоски, а соответствующая подсветка придаст сочности цветам. Хоть такой муляж для камина и выглядит неубедительно, но его все еще используют оформители сцен театров.

Многократное отражение

Получить искусственный огонь – это одно, а переместить его на поленья – это другое. Система зеркал, используя законы отражения света, соберет в одной точке пространства отражения дров и пламени. Такой метод является венцом вышеописанных идей. Качество иллюзии улучшается с каждым методом, но реального представления все еще нет.

Вариант с жидкокристаллическим дисплеем мы не рассматриваем, так как его основная часть – телевизор, а собрать телевизор мы пока не сможем.

Трехмерное изображение на пару

Единственную качественную имитацию способен сделать пар, подсвечиваемый лампами. Причем в дорогих установках сделано это на таком высоком уровне, что закрадывается сомнение о возможности самостоятельно сделать электрокамин с имитацией огня. Оказывается, народные умельцы проникли и в эту область. Смастерить электрокамины с эффектом живого огня своими руками даже проще, чем остальные варианты.

Пар подсвечивается лампами, одновременно давая визуальную имитацию огня и дыма. В основе конструкции лежит ультразвуковой парогенератор. В отличие от других аналогичных конструкций он не подогревает воду и не расходует дополнительную электроэнергию.

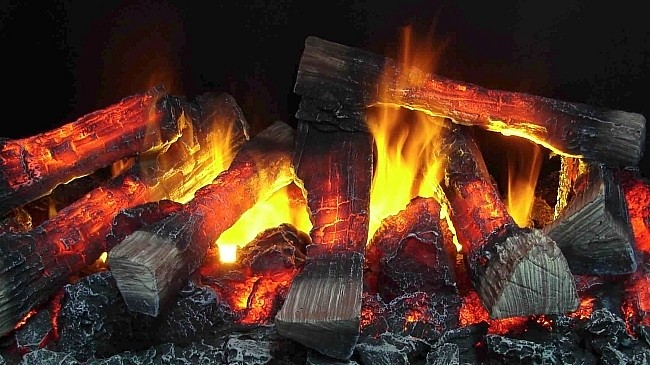

Пар выполняет роль огня

Внутри него вставлена вибрирующая с большой частотой пластина, которая оказывает на воду механическое воздействие, превращая ее в мелкодисперсную смесь. Приобрести парогенератор можно на eBay, причем довольно дешево. Там же, кстати, приобретается и светильник, имеющий характерный светофильтр, который получает цвет пламени.

Светофильтры с перегоревших ламп не спешите утилизировать, так как никакая краска не даст подобный цвет. Эти светофильтры можно демонтировать и позднее применять их на обычных лампах, приобретенных в магазине.

Такой преобразователь тумана помещается в металлическую коробку с водой. Но так как он генерирует пар в достаточном объеме только на определенной глубине, то следует смастерить и отрегулировать поплавок, удерживающий устройство на необходимом уровне. Чтобы пар поднимался вверх, его необходимо поддувать вентилятором. Вполне подойдет вентилятор от кулера. Требуется предусмотреть несколько вещей:

• Обеспечить питанием 24 В генератор и 12 В кулер, 24 В светильник.
• Защитить кулер от крупных брызг воды отсекателем.
• Установить диффузор для направления пара на лампы светильника.
• Смонтировать это все в установленных габаритных размерах. В качестве каркаса берется любая металлическая тара с прочным покрытием, чтобы не возникала ржавчина.
• Диффузор и кронштейны для ламп желательно изготовить из алюминия. Он хорошо отводит тепло, скопление которого нам не нужно.
• Портал для камина выполняется с постаментом. Вся система имитации должна помещаться между полом и дном топки. С рациональной точки зрения, следует в первую очередь собрать парогенератор, а потом, по получившимся габаритам, постамент для портала.

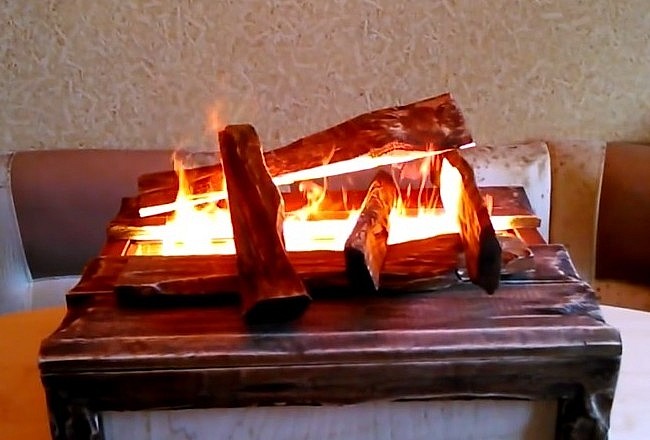

Красивый самодельный аппарат

Принципиальная схема устройства готова. Если собрать такой паровой электрокамин с системой имитации пламени на воде, то можно говорить о том, что он сделан своими руками, несмотря на покупные детали. Для совершенствования установки добавим несколько штрихов.

В полости очага находится воздух с паром, который при понижении температуры обязательно сконденсируется. Значит, внутреннюю поверхность топки следует отделать влагостойким материалом. Это может быть и гипсокартон, но только с указанными свойствами.

В качестве поплавка можно использовать кольцо от детской пирамиды с большим диаметром отверстия. В отверстие вставляется пластиковый стакан, в который обеспечивается поступление воды. В этот стакан помещается генератор. Вся эта система плавает, и вода в стакане превращается в пар, а потом в декоративный огонь.

Микросхему, которая согласовывает потоки пара и свет ламп можно не использовать, результат все равно окажется потрясающим. Хотя в ней есть рациональное зерно. Ведь чем больше языки пламени, тем они ярче светят.

Сделанный для камина своими руками искусственный огонь будет в сотни раз теплее любого покупного, потому что в него вложено все мастерство, желание и любознательность. У самодельных устройств есть одно существенное преимущество — их можно модернизировать бесконечно. Вариантом для раздумий послужит звуковое сопровождение процесса горения.
