Некоторые перспективные технические разработки, которые касаются устройства домашних каминов, способны повысить их эффективность. Усовершенствование конструкции производится по всем влияющим аспектам, благодаря чему показатель КПД для твердотопливного камина удалось поднять от 20 до 80%. Но даже эти успехи не способствуют тому, чтобы камин стал полноценным устройством для обогрева дома или квартиры. Выделенное тепло носит локальный характер. камин, каким бы эффективным он ни был, способен нагреть воздух только в одной комнате, в которой он установлен.

Воздух обладает плохой теплопроводностью, поэтому передача тепла осуществляться не будет, значит нужно использовать перенос вещества. Воздух использовать в качестве такого вещества нецелесообразно, поскольку по мере его движения по комнатам будет происходить быстрое остывание.

В самую дальнюю комнату воздух уже придет холодным, а вот вода отлично подойдет в качестве теплоносителя, благодаря своей большой удельной теплоемкости. В этой статье мы поговорим о том, как можно построить камин с водяным контуром для отопления своими руками, изучим принцип работы всей системы и ее элементов по отдельности.

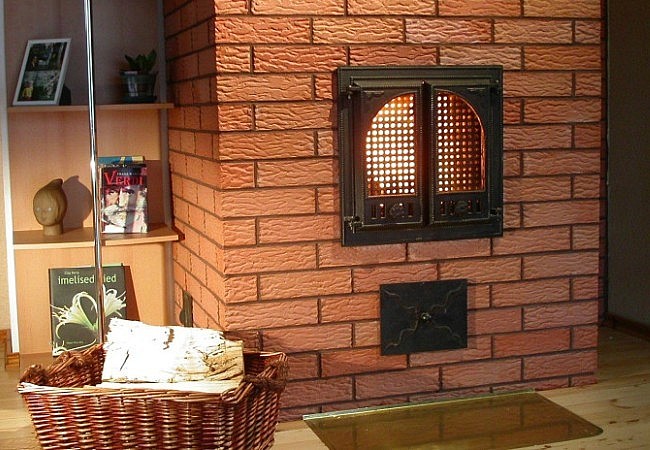

Построенное своими руками кирпичное сооружение

Немного о системах отопления

Для того чтобы доставить тепло в каждую комнату дома требуется наличие магистрали, по которой будет циркулировать вода. В качестве такой магистрали используют пластиковые или металлические трубы. Вода отдает тепло в специальных радиаторах, устанавливаемых в нижней части комнат. Остывшая вода возвращается к источнику тепла.

По способу организации системы отопления разделяют на открытые и закрытые.

• Открытые системы. В открытой системе вода циркулирует за счет наклона труб. Она поступает в верхнюю точку, благодаря конвекции, а дальше без постороннего вмешательства обходит все комнаты, постепенно понижая уровень. Возвращается в котел по трубе, которая называется обраткой. Возможность расширения при увеличении температуры обеспечивается наличием расширительной емкости, установленной в чердачном помещении. Оно скрыто от взора и занимает максимально верхнее положение. При нагревании объем воды увеличивается, и она вытесняется в расширитель. После остывания происходит обратный процесс.
• Закрытые системы. Закрытый расширитель способствует повышению давления в системе при нагревании воды. Это дополнительно защищает систему от перегрева, так как кипение при повышенном давлении наступает позже. Для системы закрытого типа характерна принудительная циркуляция, которая обеспечивается специальным насосом. Чаще всего магистраль для закрытой системы выполняется из пластиковых труб. Они состоят из нескольких слоев, которые обеспечивают изоляцию тепла. Таком образом, вода доставляется в нужную комнату без потери энергии. В металлических же трубах тепло через металл уходит по мере транспортировки. С другой стороны, это тепло уходит не наружу, а в комнату, отапливая ее. Споры сторонников металла и пластика остаются актуальными в любое время.

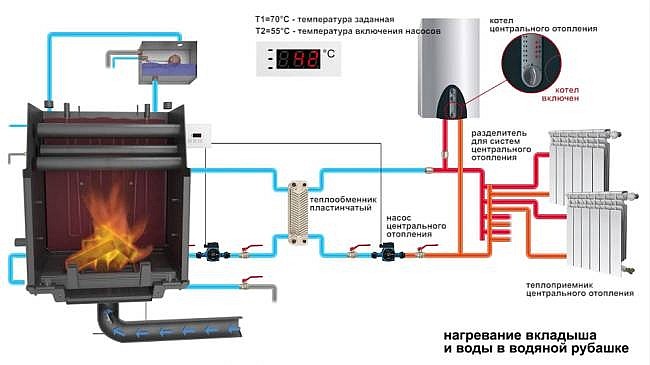

Схема работы системы отопления

Источник тепловой энергии для системы

Часть системы, которая обеспечивает транспортную функцию, нас не интересует. Теория ее функционирования нужна для того, чтобы сделать отопление своими руками. В качестве источника, который бы нагревал воду, можно использовать газовый котел или электрический.

Камин в роли нагревателя для воды превращается в многофункциональное устройство. Он продолжает свою миссию по обеспечению внешнего убранства помещения и созданию уюта от возможности созерцать процесс горения, но чтобы прогреть все комнаты, используют камин с водяным отоплением.

Достаточно низкий показатель КПД, особенно у камина с открытой топкой, не позволяет надеяться на качественное отопление в период сильных морозов. Но для небольшого дома такой вариант вполне пригоден. Если обеспечить возможность подключения и отключения камина от системы отопления, то можно реализовать идеальный вариант.

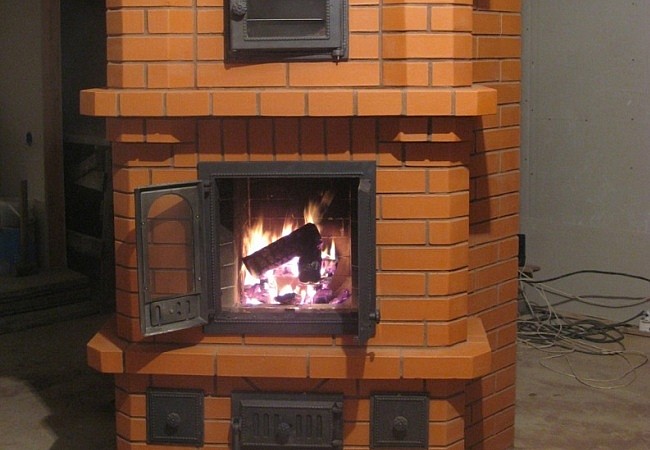

Введенная в эксплуатацию печь

Идея заключается в том, что основной отопление берет на себя устройство, которое для этого предназначено. В нужный момент включается камин и дает дополнительную энергию. На дачах, когда хозяева уезжают на некоторое время, камин можно перекрыть, а оставить работать основной котел.

Устройство камина

По сравнению с теми каминами, с которыми у нас возникают ассоциации, камин с водяным контуром обладает некоторыми отличиями, поскольку он должен иметь возможность нагревать воду. Происходит это с помощью теплообменника, металлический резервуар, в котором циркулирует вода, нагревается от пламени. Чтобы увеличить активную площадь, теплообменник выполняется в виде лабиринта или змеевика.

Нагретая вода не сразу поступает в магистраль системы отопления, она накапливается в емкости. Такой аккумулятор позволяет производить отбор горячей воды по мере необходимости. Допускается возможность подключения водопровода, чтобы снабдить дом горячей водой.

Встроенная внутрь камина разводка труб

Аккумулятор в камине приведет к неоправданному увеличению размеров последнего, поэтому бак устанавливается отдельно, сразу после выхода магистрали из теплообменника. Сам же теплообменник все реже ощущает на себе непосредственное действие пламени. Чтобы не происходило активного разрушения металла, змеевик погружается в полость камина, наполненную водой. Такой камин с водяной рубашкой все чаще применяется при организации отопления небольших дачных домиков.

Самостоятельное строительство

Самостоятельные работы без привлечения специалистов приносят не только экономию денег, но и неописуемое удовольствие от собственной победы. Каждый мастер не упустит возможности смонтировать водяной контур для камина своими руками. Для этого все работы нужно разделить на две части: возведение корпуса, роль которого выполняет кирпичный камин, и установка теплообменника.

Возведение корпуса

Строительство любого объекта подразумевает основательную подготовку. Сначала необходимо найти нужные чертежи, показывающие порядную кладку камина. Важно отбирать только те материалы, которые позволят построить камин с водяной рубашкой в виде отдельных каналов. Стенки рубашки для герметичности обрамляются стальными листами.

Начинается строительство с фундамента. Для этого роется котлован, площадь которого несколько больше, чем площадь будущего камина. Для заливки фундамента потребуется следующий материал:

• щебень;
• песок;
• доски для опалубки;
• цемент;
• рубероид.

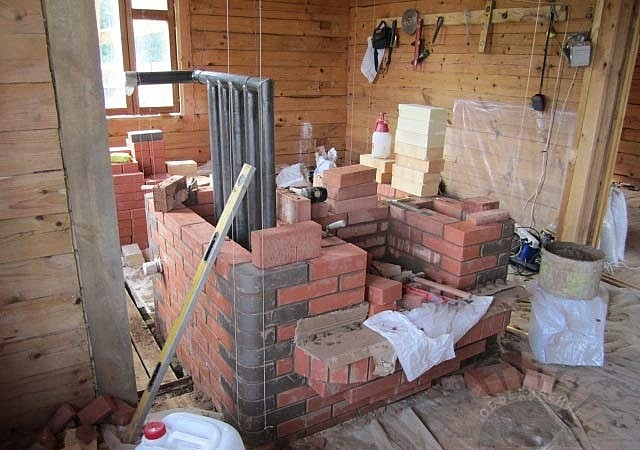

Начальные этапы строительства

Уровень фундамента необходимо поднять до уровня пола. Перед началом кладки камина плоскость выстилается листами рубероида для гидроизоляции. Корпус камина выкладывается огнеупорным кирпичом, а сама топка – жаростойким шамотным кирпичом. В качестве раствора используется глиняная смесь.

Приготовление раствора – длительное занятие. Придется сначала исследовать глину на жирность, а затем вымачивать ее, чтобы приготовить мелкодисперсную смесь глины и песка. Сегодня можно приобрести уже подготовленные и дозированные смеси, которые достаточно развести по инструкции и они будут пригодны для кладки каминов. Из-за большого разнообразия смесей, внимательно читайте инструкцию, в которой описывается область применения.

Начинается кладка камина с горизонтальных рядов, служащих основанием. Это стандартная процедура для всех моделей. На данном этапе важно соблюдать горизонт построенного основания. Затем начинается формирование зольника, как обязательной части для всех твердотопливных каминов. Начало строительства топки тоже схожее с большинством проектов, но финализация этого этапа носит отличительный характер. Дело в том, что устанавливать теплообменник нужно именно сейчас, иначе не будет такой возможности.

Теплообменник

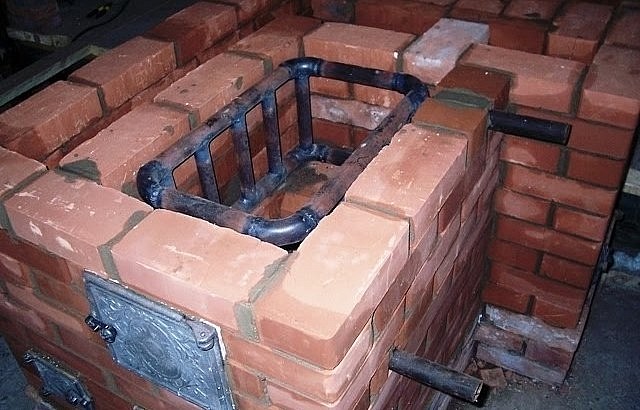

Самой простой моделью теплообменника является небольшой бачок с двумя фланцами, к которым будут подсоединены трубы. Одна труба обеспечит подачу холодной воды, а другая – отвод горячей. Пламя оказывает разрушительное воздействие на металл. Кроме перепада температур не стоит забывать и о химическом действии продуктов сгорания. Материалом для теплообменника может служить металл, толщиной около 4 мм. Меньшая толщина значительно сократит ресурс емкости.

Строительство камина

Более точные размеры теплообменника зависят от конкретной конструкции камина. Согласно с установленными габаритами, лист железа кроится. Необходимо уметь пользоваться сваркой, чтобы сконструировать бачок.

Если опыта сварочных работ достаточно, то задумайтесь сразу над повышением эффективности устройства, выполнив его из секций, регистров, в виде лабиринта или змеевика. Лабиринт изготавливается из кусков металлических труб и поворотных уголков того же диаметра.

Завершение строительства

Когда теплообменник будет готов, его нужно встроить в пространство камина. Согласно схеме формируются подставки, на которые бачок будет опираться. Сгоны теплообменника должны быть вне зоны камина, что обеспечит возможность и удобство проведения ремонта в случае непредвиденных ситуаций.

Завершается формирование топливной камеры перекрытием с образованием дымового отверстия. Последний этап заключается в возведении дымохода. Его план часто исключают из инструкций, так как считается, что для твердотопливных каминов канал дымохода должен быть прямым и ориентированным вертикально.

После того, как весь раствор высохнет (а на это может уйти до десяти дней), можно начинать наполнять систему водой. Первые дни внимательно осмотрите все соединения на предмет протечек. Если в открытой системе протечка ведет только к снижению уровня воды, то в закрытой системе не будет происходить циркуляции совсем.

При эксплуатации камина, в устройстве которого есть водяной контур, в качестве дополнительного генератора тепла, необходимо предусмотреть включение контура в систему или отключение от нее. С помощью перепускного крана можно перекрыть подачу воды в систему и использовать камин в летнее время только с целью отдыха у источника открытого пламени.

Надеемся, что теперь вам стало более понятно, как своими руками сделать камин с водяным отоплением. Задача это, конечно, трудоемкая, но при должном усердии вполне решаемая.
