Какими должны быть размеры камина для нормальной работы

Содержание

• 1 Условия для нормальной тяги
• 2 Основные фиксированные размеры
• 3 Расчет параметров
• 4 Что еще не учли

Не каждому человеку известно, что все виды каминов, представленные огромным числом моделей, по некоторым техническим параметрам имеют вполне определенные, установленные стандартные показатели. К таким параметрам относятся габариты основных узловых элементов. При возведении камина следует придерживаться этих значений, так как отклонения могут привести к нарушению функций устройства. Любой камин должен справляться с одними и теми же задачами:

• выводить тепло, полученное в результате сгорания топлива;
• обеспечивать отвод продуктов сгорания;
• обеспечивать подачу кислорода в топку.

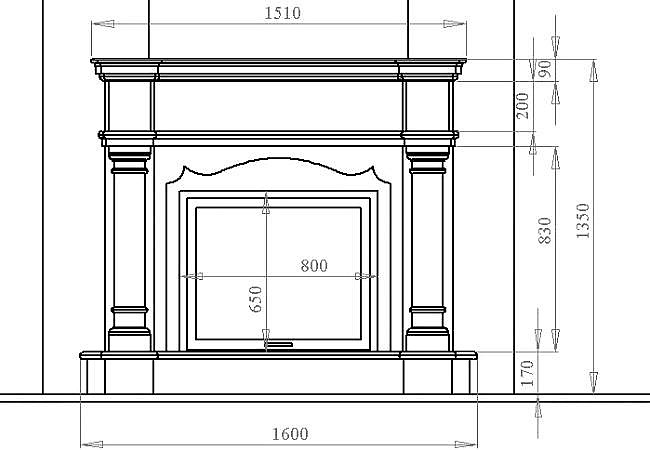

Чертеж пристенного камина

История строительства каминов богата экспериментальными открытиями, которые накапливались в виде опыта, что передавался от мастера к его ученику. Сегодня многие профессиональные печники даже не задумываются над тем, почему выбранный стандартный проект имеет именно фиксированные габариты. Его знания сводятся к запоминанию показателей для разных типов печей. Между тем для стандартизации имеются довольно веские основания. Давайте более детально изучим размеры камина, его основные характеристики, являющиеся показателем его правильной работы.

Условия для нормальной тяги

Все слышали о таком термине, как тяга. Даже не зная определения, можно интуитивно представить себе, что это такое. Встречаются мнения, что это разность давлений или разность температур между верхней и нижней точками дымохода.

Однако такое представление не совсем корректно, ведь при малой разнице давлений тяга может быть увеличена за счет других факторов. Поэтому под тягой следует понимать скорость движения воздушных масс через сечение дымохода. Она может быть увеличенной, уменьшенной или нормальной. Средняя скорость должна быть равной 0,25 м/с.

Измерить скорость движения продуктов сгорания в домашних условиях невозможно. Перед розжигом камина рекомендуется убедиться, что тяга присутствует. Для этого следует наблюдать за поведением пламени горящего куска бумаги, а оценить величину этой тяги уже можно по поведению самого камина после растопки.

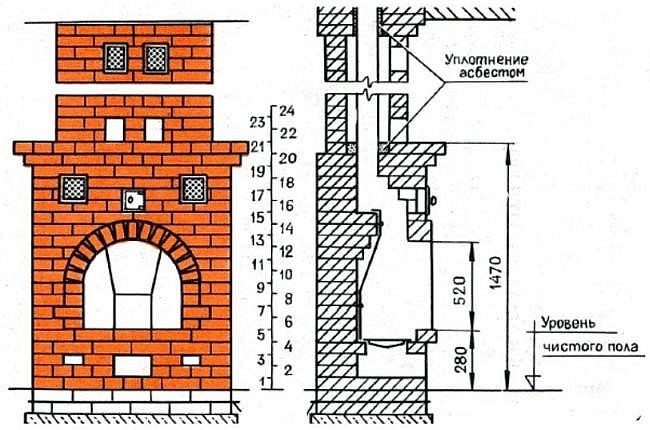

Схема кладки кирпичей

Чтобы не полагаться на волю случая, тщательно изучаются все факторы, влияющие на величину тяги. Среди них выделяют динамические (атмосферное давление, осадки, ветер, повреждение дымохода) и статистические, зависящие от того, какие размеры камина были выбраны при строительстве, какова его ширина, высота.

Основные фиксированные размеры

Стандартизация размеров вовсе не означает, что все камины должны быть клонированы из одного. Дело в том, что среди всех габаритов определяют такие, которые влияют на его функциональность. Именно эти габариты и должны соблюдаться. Среди них выделяются линейные размеры топки, площадь дымового канала, расстояние от пола до нижней грани каминного окна, положение дымового зуба относительно пода камина, ширина канала в районе перекрытия зубом.

Остальные размеры не оказывают влияния на работу и играют определяющую роль в различии моделей друг от друга. Например, размеры портала выбираются в зависимости от размеров топочного отверстия и от отведенного для камина пространства.

Фиксирование размеров не означает установку их абсолютного значения. Перечисленные габариты находятся в зависимости от объема комнаты, которую придется отапливать. Но между ними установлена математическая взаимосвязь, нарушать которую нельзя. При создании проекта можно воспользоваться одной из множества готовых таблиц, в которой указаны все необходимые для данных условий значения. Такая таблица является повседневным инструментом любого мастера.

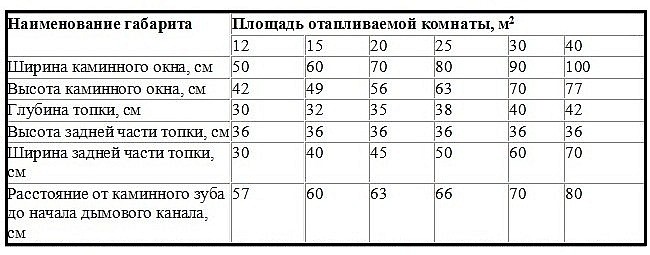

Размеры элементов камина

Несмотря на то что подобные таблицы можно найти в любом источнике, каждый мастер, даже начинающий, должен иметь представление о способе формирования этих данных.

Расчет параметров

Исходной точкой для расчета конструкции может служить объем комнаты или ее площадь. Чтобы определить площадь каминного окна, являющегося передней частью топки, нужно площадь комнаты разделить на 50. Все необходимые измерения для дома реально провести без специальных приборов. Зная площадь топочного отверстия, придется решить небольшую задачу по математике. Отношение ширины и высоты окна выражается дробью 2/3. Исходя из этих условий, определяются первые конкретные размеры.

От глубины топки теоретически скорость течения газов не должна зависеть. Но практика показывает абсолютно противоположные результаты.

• Чрезмерная глубина ведет к увеличению скорости. Такой исход считается неблагоприятным, так как тепло не будет успевать передаваться в комнату и вместе с теплым воздухом покинет помещение через дымоход.
• Малая глубина топки – прямая причина плохой тяги. Комната постепенно начнет наполняться продуктами сгорания.

Стандартную глубину привязывают к высоте окна. Она составляет 2/3 от значения последней. Выбранные пропорции проверены годами и являются истиной, к которой нет необходимости подбирать теорию.

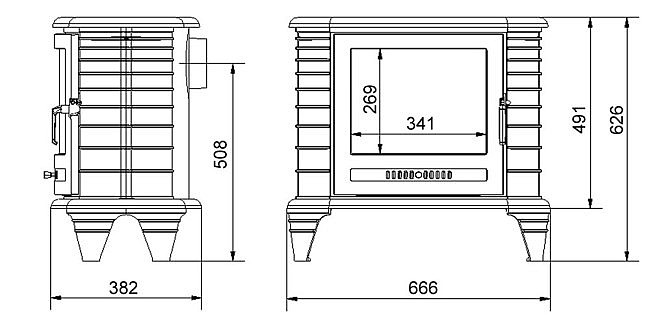

Готовый чугунный вариант

Полный расчет камина подразумевает вычисление параметров и для дымохода. Но здесь основные показатели находятся в зависимости от формы дымового канала. В поперечном сечении канал может представлять собой круг, квадрат или прямоугольник.

Конвекционные потоки поднимаются по дымоходу по сложной траектории, которая похожа на спираль. В результате этого в канале круглого сечения воздушные массы практически не встречают препятствия. В остальных двух видах каналов по углам образуются микропотоки, которые своим завихрением препятствуют движению дыма. В таких дымоходах целесообразно говорить об эффективном канале, с площадью, гораздо меньшей площади дымового отверстия.

Данная теория является доказательством того факта, что при одинаковой высоте дымохода величина тяги зависит от формы сечения канала. Усредненные параметры дымохода можно установить и их придерживаться при строительстве. На длину трубы будет влиять место ее выхода сквозь кровлю. Здесь важно не соблюдение пропорций, а расстояние от трубы до конька. Если оно варьируется в пределах 1,5 м, то труба возводится выше верхней точки крыша на 0,5 м.

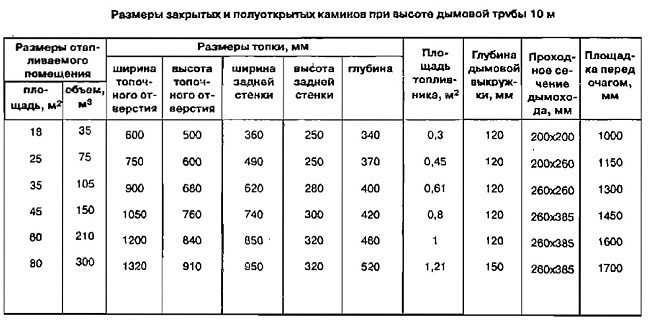

Таблица на основе габаритов дымовой трубы

Следующий диапазон расстояний, ограниченный тремя метрами, соответствует равенству уровней трубы и конька. При расстоянии от трубы до конька, превышающем 3 м необходимо применить геометрические построения. Мысленно следует провести горизонтальную линию через самую верхнюю точку крыши. От нее отсчитать угол 10° градусов и провести луч. Наша труба должна заканчиваться на пересечении луча и оси дымового канала.

Не следует забывать и про площадь канала. Она должна быть в 10 раз меньше, чем площадь каминного окна. Если выполнить канал с большей площадью, то это не приведет к увеличению тяги, как может показаться на первый взгляд. Слишком большая площадь способствует прорыву потоков холодного воздуха из атмосферы в комнату. Это явление называется обратной тягой.

Что еще не учли

Все габариты, которые были перечислены выше, находятся в определенной зависимости друг от друга. За исходную точку расчета мы предлагали взять площадь комнаты, что является вполне обоснованным решением. Однако в некоторых случаях задачу приходится решать с конца. Например, если в доме обустроен дымоход, который по своим функциям соответствует требованиям для каминов. Тогда все расчеты придется начинать от площади канала.

Есть определенные показатели, которые не связаны математической зависимостью, но являются определяющими для нормальной работы камина.

• Высота каминного окна от пола может быть около 0,3-0,4 м (в зависимости от наличия ниши для хранения дров).
• Подиум для портала выступает от его границ спереди на 0,5 м, а по бокам на 0,3 м.
• Угол дымового зуба равен 20° градусов.
• Боковые стенки топки сужаются в сторону дымохода, образуя угол с нормалью от 45° до 60° градусов.

Теперь вы знаете все о формировании геометрических размеров камина. Удобнее ли пользоваться этими знаниями или готовыми таблицами, чтобы понять, какая должна быть ширина камина, его высота? На этот вопрос каждый мастер дает персональный ответ.
